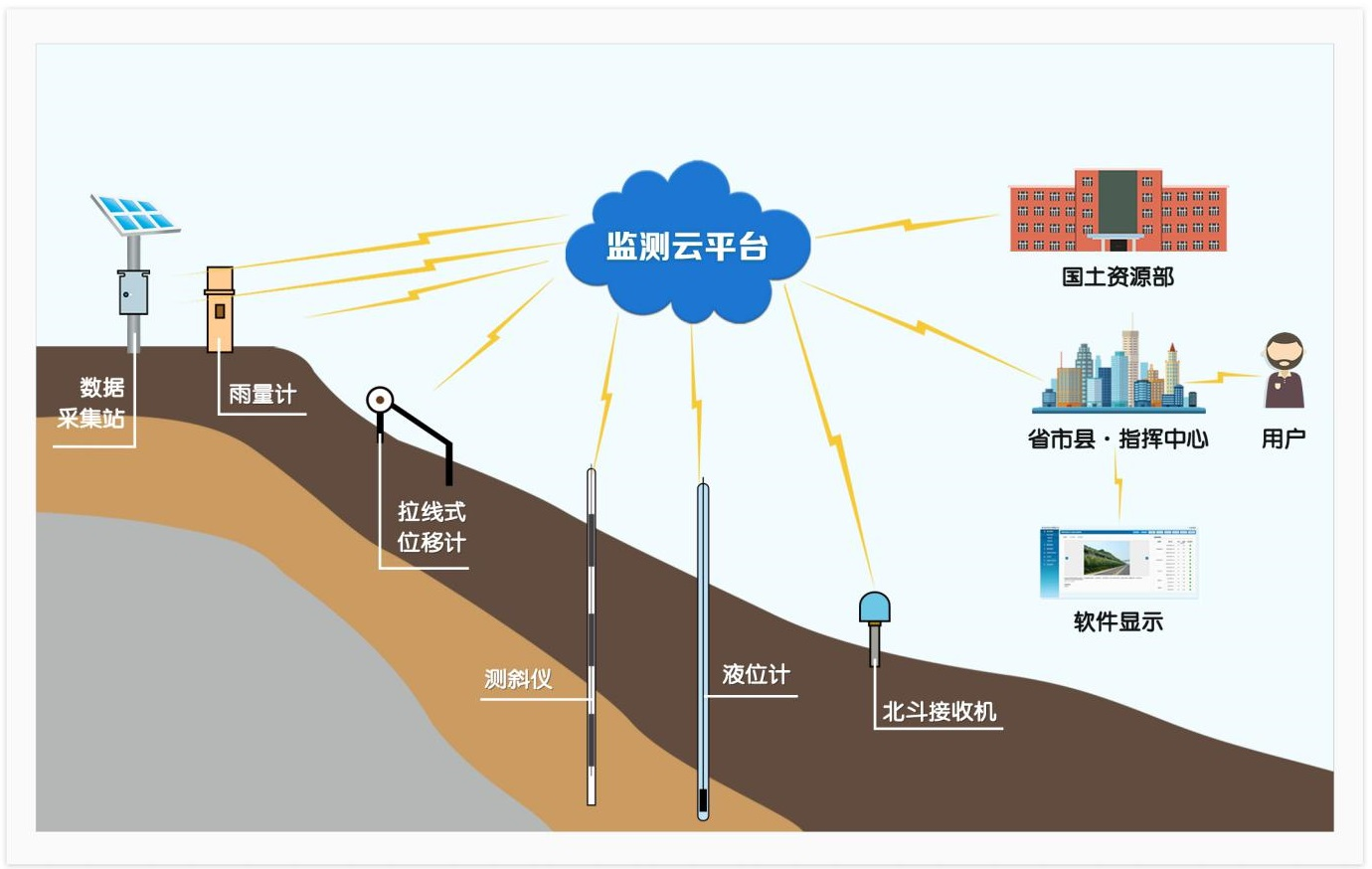

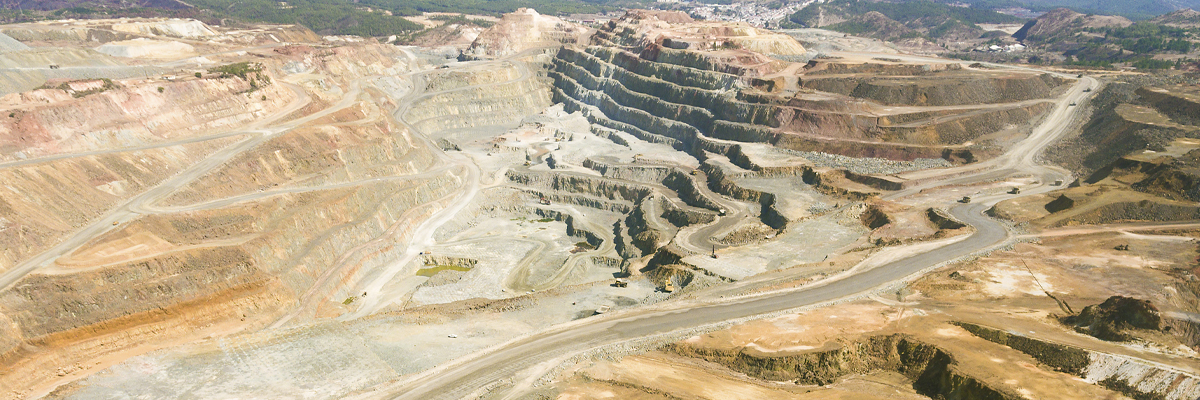

欧感矿山安全自动化监测解决方案,主要是运用监测物联网技术,对露天矿边坡进行表面位移、内部位移、地下水位(渗压)、雨量等数据进行24小时在线自动化监测,当变形数据达到预警值时系统自动预警,便于责任部门及时采取应急措施,保障安全。《5.1数讯云享》监测平台通过收集和分析上述数据,建立安全预警系统,当监测数据超过设定的安全阈值时,系统会自动发出预警信息,及时发现和处理可能的安全隐患。,以便及时采取措施防止事故发生。
监测内容 | 监测参数 | 监测设备 | 监测位置 |
变形监测 | 表面位移 | 北斗高精度接收机 | 边坡关键位置 |
表面位移 | 全站仪 | 边坡表面 | |
表面位移 | 表面位移传感器 | 边坡表面 | |
内部位移 | 测斜仪 | 关键位置的测斜管 | |
边坡裂缝 | 一体式裂缝计 | 边坡关键裂缝区域 | |
应力/应变及受力监测 | 锚杆轴向应力 | 锚索计、锚索应力计 | 锚固段 |
土体压力 | 土压力盒 | 挡土墙 | |
水文气象监测 | 渗透压力 | 渗压计 | 能控制主要渗流情况的边坡纵断面 ,以及预计有可能出现异常渗 流的区域 |
雨量监测 | 雨量计 | 边坡空旷处 | |
地下水位 | 水位计 | 边坡坡顶,边坡中部位置,边坡坡底,埋深参考地下水位确定 | |
震动监测 | 振幅、频率 | 三轴加速度计 | 在离爆破中心位置由近及远布置测点 |
视频监测 | 视频 | 视频球机 | 边坡主要坡面 |

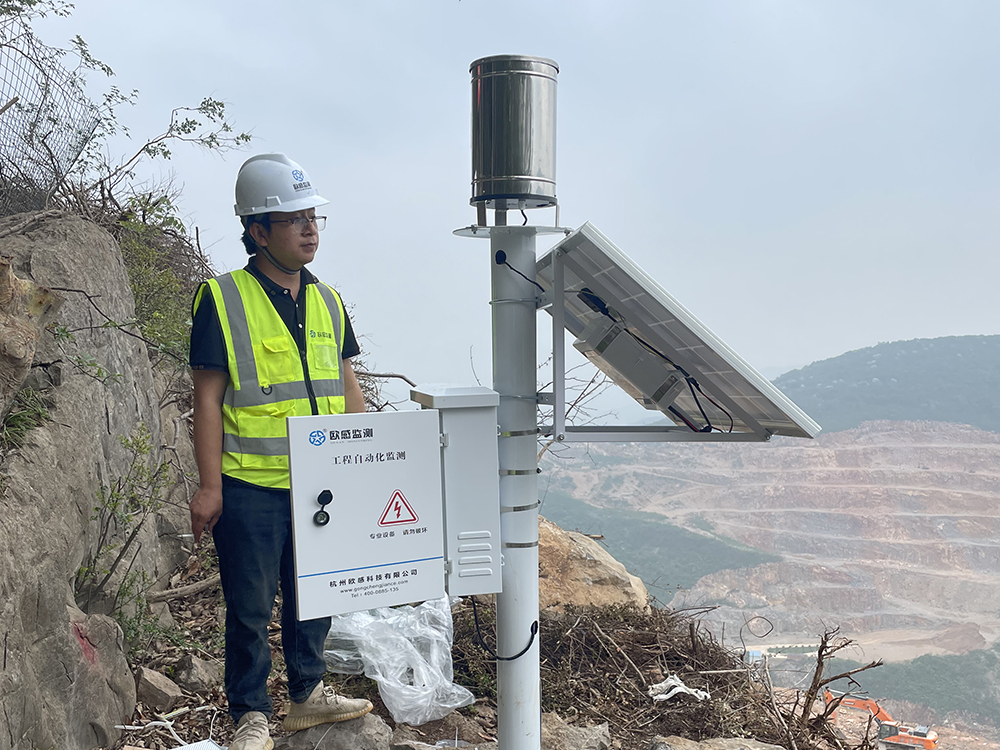

美观大方,耐腐蚀性。 .使用进口干簧管,测量精度高,稳定性好 翻斗翻动灵敏度高,耐磨损,寿命长
广泛用于气象站、水文站、农林,野外测报站等有关部门用来测量降水量、降水强度、降水时间
型号:OG-YL03
盛水口直径:200mm
测量降水强度:≤ 4mm/min
分辨力:0.1mm、0.2mm
误差:±3%
输出信号:脉冲信号
工作温度:0-50℃
储存温度:-10℃-50℃
重 量:3.4KG
供电电压:12V
材质:不锈钢
低功耗、高性能、高稳定性,良好视觉观感,安装简单,防护可靠
适用于国土地灾,矿山,水库,边坡,桥梁等监测领域
型号:OG-GNSS07
平面精度:士(2.5+1X10-6 x D)mm
高程精度:士(5.0+1X10-6 x D)mm
工作温度:-40~80°C
GPS::L1C/A、L2C、L5
GLONASS::L1 C/A、L1P、L2 C/A、L2P
BDS::B1、B2、B3
SBAS::L1C/A,L5
通信方式:GPRS/4G模块(CORS)
通信方式:无线电通讯模块、北斗通讯
支持 :WASSEGNOS和MSAS预留伽利略Galileo GIOVE-A
支持 :GIOVE-B

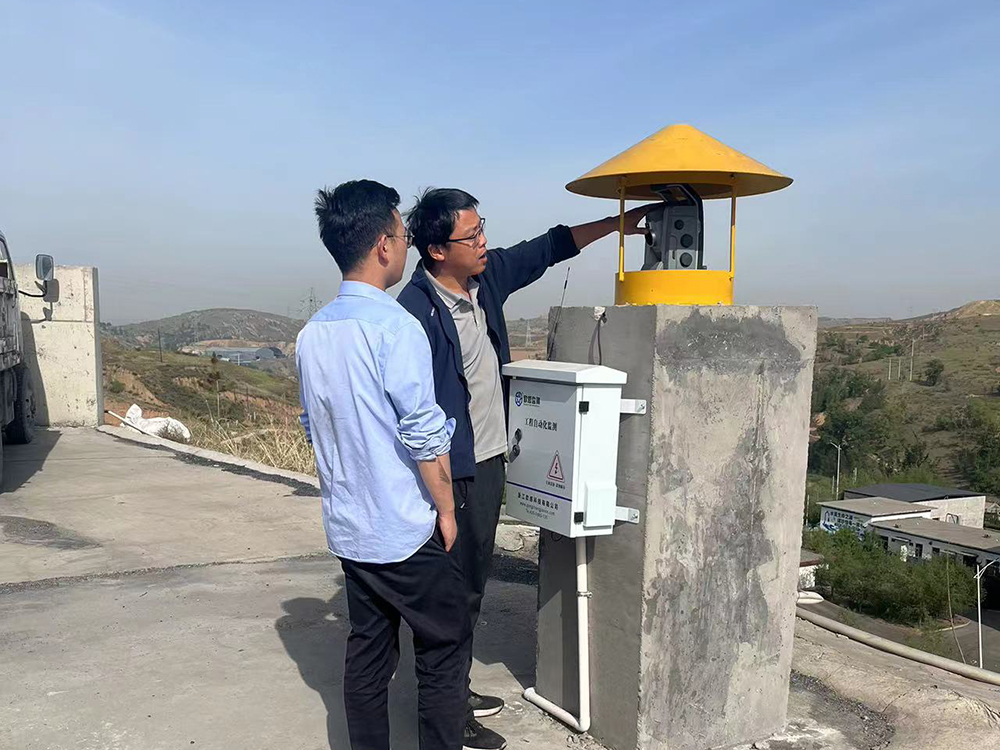

测量精度高、操作简便、数据处理快速、适用范围广、高效率
路基、地铁、 高速公路路基、边坡、桥墩、基坑、核电站、大型水电站 、大坝及水利枢纽、高层建筑
型号:OG-MOS
精度:0.5
防护等级:IP54
标准功耗:一般59W
工作温度:-20℃至+50℃
低功耗设计、无需外接电源、使用时间可达2年以上、实时采集/传输
边坡、桥梁、隧道、建筑物、高支模、大坝、高支模等
型号:OG-SZ103
已接入传感器类型:渗压水位计、静力水准仪、表面倾角仪等
主要性能特征:超低功耗、低功耗蓝牙串口调试、天线内置
电源:UPS 内置电池
防护等级:防水防尘IP67
适用工作环境温度:-20℃~+85℃
存储:存储时间 >10 年
通讯方式:4G
通道:485总线支持多种不同协议传感器混合采集
精度高、测量范围广寿命长、结构简单、频响特性好、能在恶劣条件下工作
支持混凝土内部、混凝土表面、金属表面等多种监测位置,可长期监测被测结构的应力应变情况
型号:OG-YB02
尺寸:直径25mm、长度100mm、150mm、200mm
拉伸:1000
压缩:1500
分辨率:≤0.04%F*S
不重复度::≤0.5%F*S
非直线度:≤1.5%F*S
综合误差:≤2.5%F*S
工作温度:-25℃~60℃
温度测量精度:±0.5℃
弹性模量:300~500MP
适用性广、安全精准、自定义测量频率、简易方便、省时省力、数据多样性
水工建筑物、边坡、基坑等深层水平位移监测,堆石坝、路基沉降监测
型号:OG-BCX-100
测量范围:0~士 30°(与地垂线的夹角)
系统精度:0.25mm/m
分辨率:0.02mm/500mm
各深度读数位置误差:士1mm
最大测量深度:100米
传感器防水:2MPa
钢丝绳材料:不锈钢
电源消耗:对于50m测斜孔,满电状态可使用100次
连续无故障运行次数:3000次
通讯方式:4G
低功耗设计,无需外接电源,实施采集/发送,体积小,安装方便,防护等级IP68
深开挖基坑、水利设施、基础工程、大坝等结构物地下水位
型号:0G-SW03
压力范围:-0.1~0~60MPa
精度等级:0.1%
压力过载:过载不大于20%
采集方式:Lora/NB无线采集
宽温工作:-35~75°C
校准方式:485通讯多点校准
防护等级:IP68
供电方式:35V~12V之间
电池容量:9000mAh
发射电流:<130mA

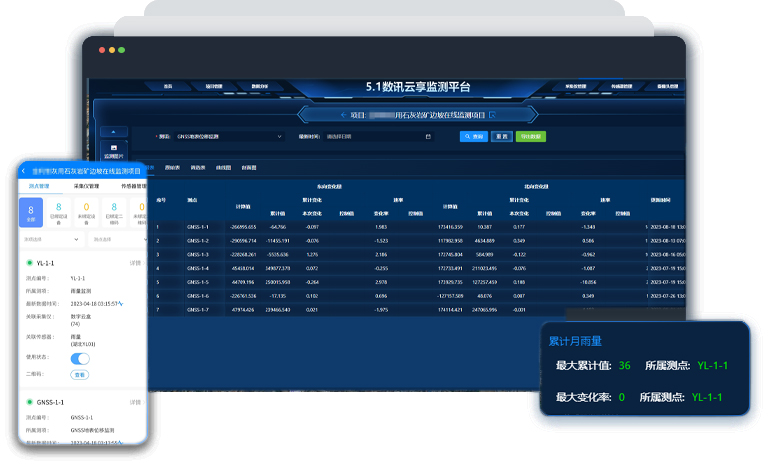

欧感自主研发的《5.1数讯云享监测平台》可快速实现对接不同类型数据,以及客户指定硬件。根据行业相关规范、可快速定制各个单位的日报、周报、月报,根据客户提供的报告模版,半小时完成模版设计人工数据导入,实现人工数据与自动化数据同平台统一管理,并生成统一报告,提升数据管理水平。
【欧感监测,专业硬件选型,确保项目质量,降低项目成本,实现个性化需求】欧感监测拥有专业的技术团队和丰富的经验,可以为客户提供可靠性和稳定性的硬件设备,确保项目质量,降低项目成本,实现性化需求,提高项目的经济效益。
提供专业IT和通讯技术人员,针对每个应用场景的项目,均指派相应专业的资深工程师,确保监测方案、硬件选型、数据分析的经济性和合理性。
采用一站式、保姆式服务,为客户提供包括: 现场踏勘、方案制定、产品选型、现场实施、数据分析、报告制定、后期运维所有服务内容为一体的交钥匙工程。
5.1数讯云享监测平台:数据解析与模型构建的强大工具,来自全球顶级学府美国卡内基梅隆大学、清华大学和浙江大学的专家们,以及来自欧感技术团队的技术工程师们,共同倾心打造了5.1数讯云享监测平台。这个强大的监测系统融合了数据动态解析和模型构建功能,致力于帮助您更好地理解和应用您的数据。
